RAPID DRILLING TOOLCHANGE 4013
Rapid Drilling ToolChange 4013 makinesi delik delme, kanal açma ve freze işlemlerini hızlı ve hassas şekilde gerçekleştirmektedir. Aynı zamanda freze motoru ile köşe yuvarlama, dairesel boşaltma, kare boşaltma gibi işlemleri gerçekleştirerek modüler mobilya alanında kolaylık sağlamaktadır. Takım değiştirme modülü ile otomatik olarak takım değiştirme ve takım boy ölçme işlemini yapmaktadır. Üretim kapasitenizi arttıran CNC delik makinesidir. Çift tutucular ile parçayı kaydırmadan, 4 kenar ve üst yüzey olmak üzere parçanın 5 yüzeye işlemlerini gerçekleştirmektedir. Ön arka besleme ve boşaltma tablasına sahiptir. Ön besleme tablası havalı tabla olarak tasarlanmıştır. Yüksek verimlilik ve esneklik sağlar.
TPA CAD parametrik yazılım sayesinde tekrar tekrar çizim yapmaktan kurtarmaktadır. Bir kez yapılan çizim, farklı parçalar gelse bile sadece yeni parçanın ölçülerini girdiğinizde kendisi otomatik olarak önceden hazır olan çalışmanızı optimize ederek gerekli kaydırmaları, delikleri, hatta delik sayılarını atamakta ve ayarlamaktadır.
TEKNİK ÖZELLİKLERİ;
TPA CAD çizim programı(standart) | |
Fithole,Alphacam,Autocad,Artcam,Cabinet vb. programlarla haberleşme imkanı | |
Y Ekseni Min | 50mm Max: 1300 |
X Ekseni Min | 150mm Max: sınırsız |
Z Ekseni Min | 3mm Max: 45mm |
FAM çoklu delik ünitesi | |
Parçanın 5 tarafını işleme kapasitesi | |
9 dikey delici | |
2+2 X yönünde yatay delici | |
1+1 Y yönünde yatay delici | |
Kanal açıcı testere | |
Servo kontrollü X,Y,Z eksenleri | |
2 adet parça tutucu | |
Ön arka besleme ve boşaltma tablası | |
Otomatik yağlama | |
Hava yüzdürmeli ön ve arka tabla | |
5,5 kw 18000 devir takım değiştirmeli spindle motor | |
Makine hızı | 60 m/dk |
Makine paket ölçüsü | |
Ağırlık |
RAPID DRILLING 5013 DOUBLE
Delik delme, kanal açma ve freze işlemlerini hızlı ve hassas şekilde gerçekleştirmektedir. Aynı zamanda freze motoru ile köşe yuvarlama, dairesel boşaltma, kare boşaltma gibi işlemleri uygular. Makinanın sahip olduğu çift delici ünite ile üretim hızı iki katına çıkmaktadır. Çift tutucular ile parçayıkaydırmadan, 4 kenar ve üst yüzey olmak üzere parçanın 5 yüzeye işlemlerini gerçekleştirmektedir. Ön arka besleme ve boşaltma tablasına sahiptir. Ön besleme tablası havalı tabla olarak tasarlanmıştır.
CNC Kontrol ünitesi olarak TPA-CAD Programı Kullanılmaktadır.
TEKNİK ÖZELLİKLERİ;
TPA CAD çizim programı (standart) | |
Fithole, Alphacam, Autocad, Artcam, Cabinet vb. programlarla haberleşme imkanı | |
Y Ekseni Min | 50mm Max: 1300 |
X Ekseni Min | 150mm Max: sınırsız |
Z Ekseni Min | 3mm Max: 50mm |
FAM 2 adet çoklu delik ünitesi | |
Parçanın 5 tarafını işleme kapasitesi | |
13 dikey delici | |
2+2 X yönünde yatay delici | |
2+2 Y yönünde yatay delici | |
Servo kontrollü X1, X2, Y1, Y2, Z1, Z2 eksenleri | |
2 adet parça tutucu | |
Ön arka besleme ve boşaltma tablası (Hava yüzdürmeli) | |
Otomatik yağlama | |
4 kw 18000 devir spindle motor | |
Makine Hızı | 110m/dk |
Makine Paket Ölçüsü | 5200x2450x2000mm |
Ağırlık | 2.250kg |

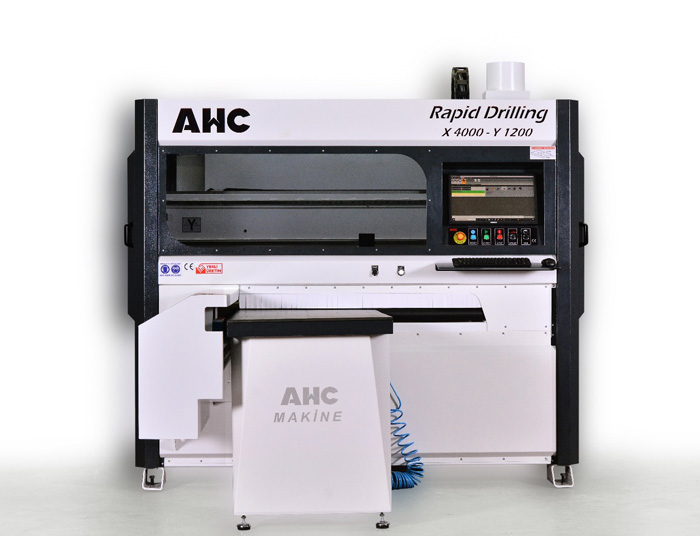

RAPID DRILLING 4014
Delik delme, kanal açma ve freze işlemlerini hızlı ve hassas şekilde gerçekleştirmektedir. Aynı zamanda freze motoru ile köşe yuvarlama, dairesel boşaltma, kare boşaltma gibi işlemleri yapar.
Çift tutucular ile parçayı kaydırmadan, 4 kenar ve üst yüzey olmak üzere parçanın 5 yüzeyine işlem uygular. Ön arka besleme ve boşaltma tablasına sahiptir. Ön besleme tablası havalı tabla olarak tasarlanmıştır. Yüksek verimlilik ve esneklik sağlar.
CNC Kontrol ünitesi olarak TPA-CAD Programı Kullanılmaktadır.
TEKNİK ÖZELLİKLERİ;
TPA CAD çizim programı(standart) | |
Fithole, Alphacam, Autocad, Artcam, Cabinet vb. programlarla haberleşme imkanı | |
Y Ekseni Min | 50mm Max: 1400mm |
X Ekseni Min | 150mm Max: sınırsız |
Z Ekseni Min | 3mm Max: 45mm |
FAM çoklu delik ünitesi | |
Parçanın 5 tarafını işleme kapasitesi | |
9 dikey delici | |
2+2 X yönünde yatay delici | |
1+1 Y yönünde yatay delici | |
Kanal açıcı testere | |
Servo kontrollü X,Y,Z eksenleri | |
2 adet parça tutucu | |
Ön arka besleme ve boşaltma tablası | |
Otomatik yağlama | |
4 kw 18000 devir spindle motor | |
Makine Hızı | 110m/dk |
Makine Paket Ölçüsü | 4200x2100x2000mm |
Ağırlık | 1650kg |
