FREZE MAKİNALARI – Yatar Çiziciler

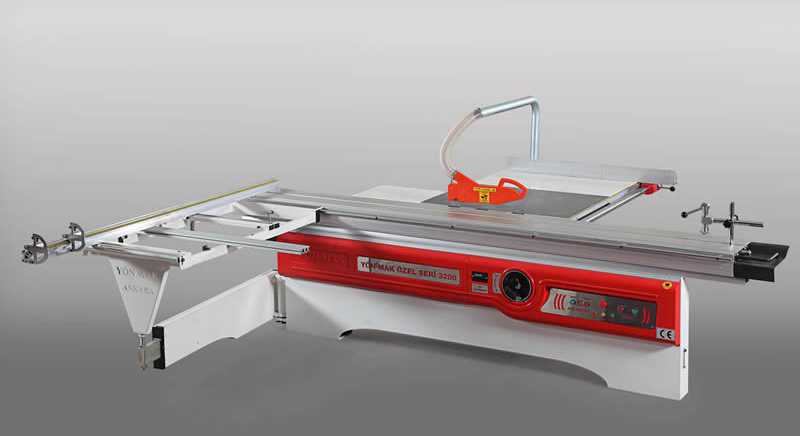

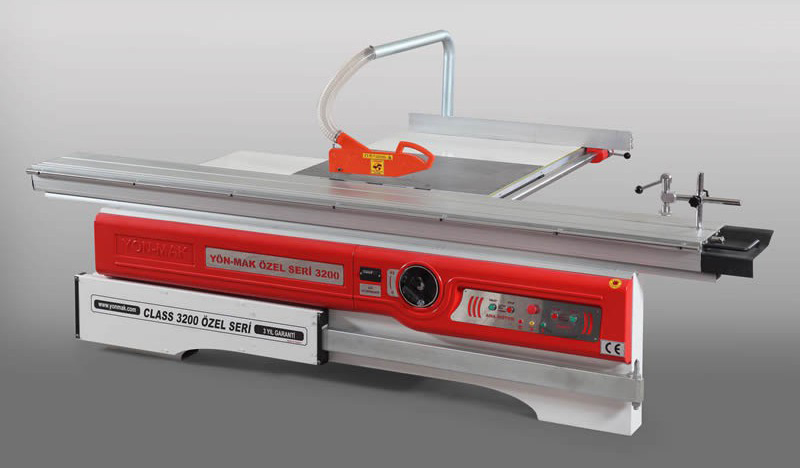

3200 Glass Özel Seri

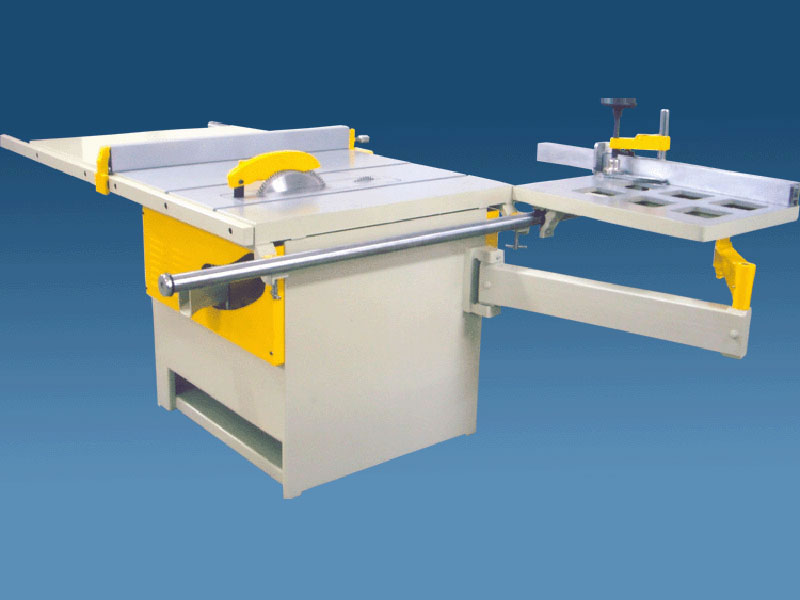

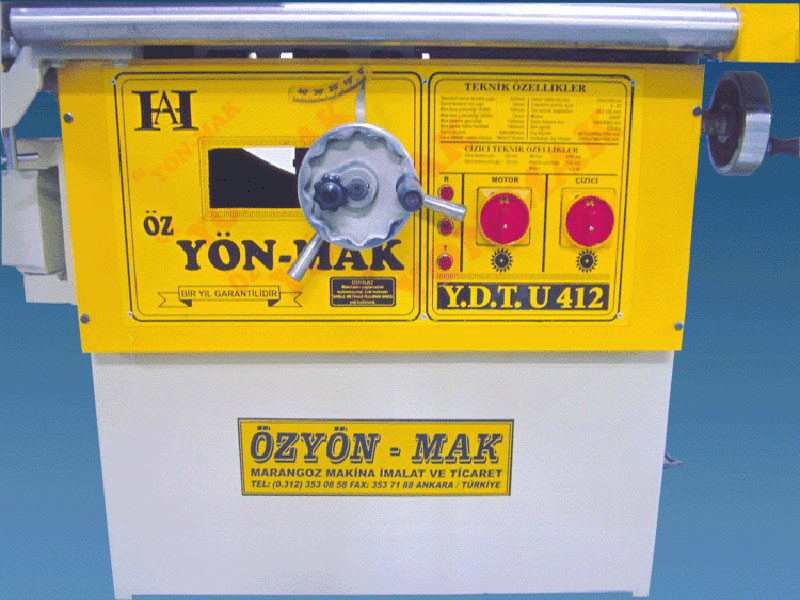

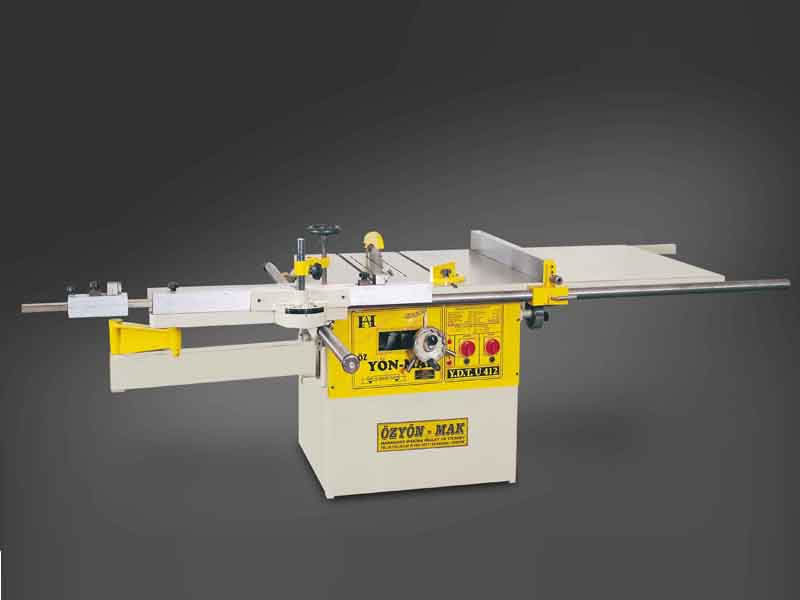

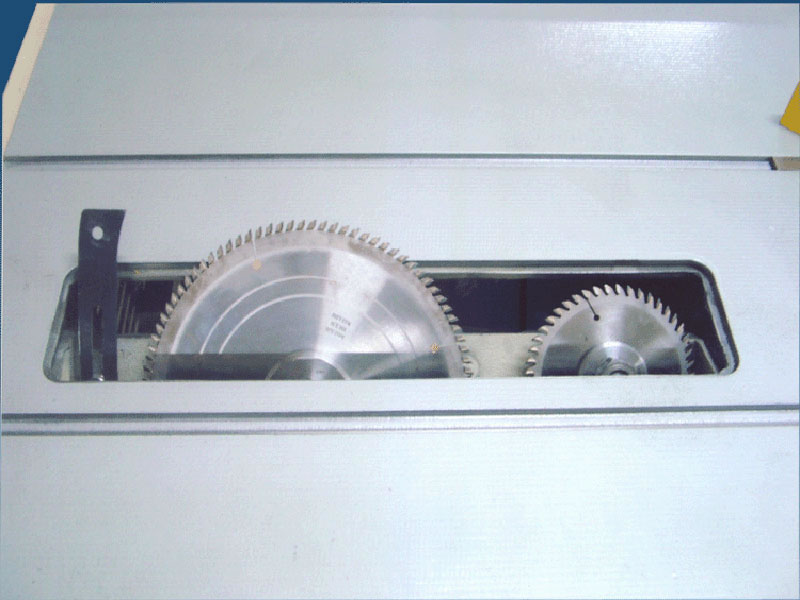

U-Ç 412

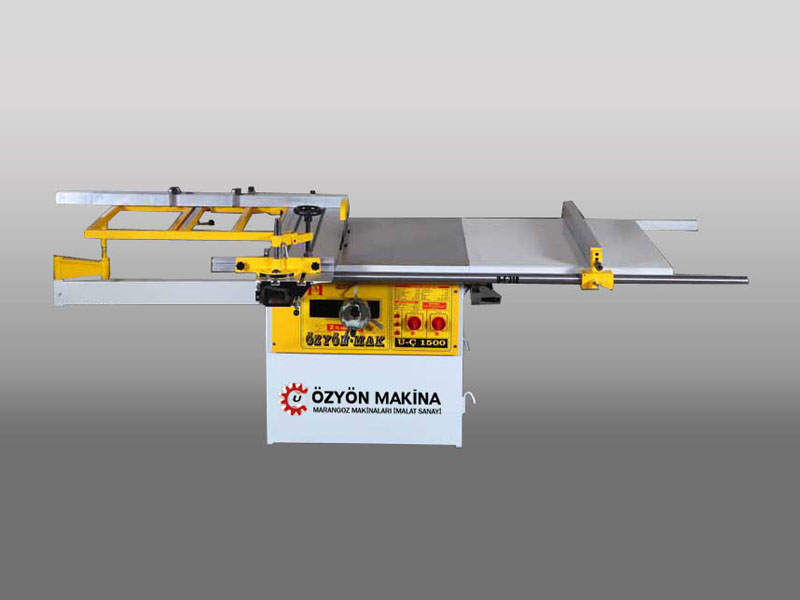

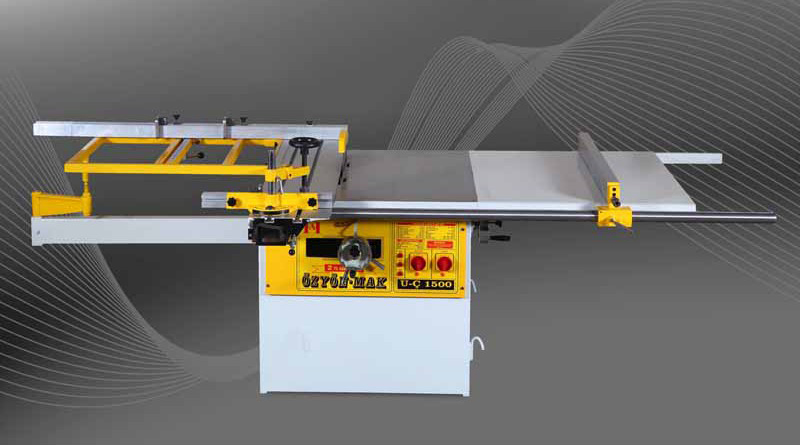

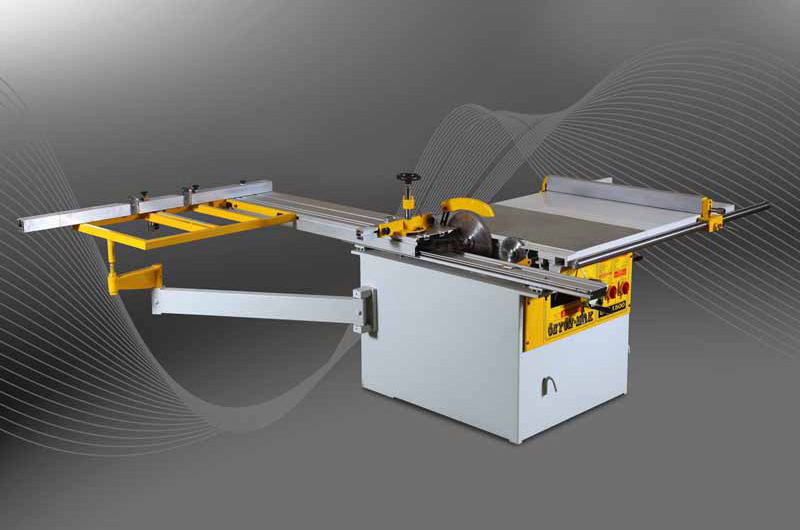

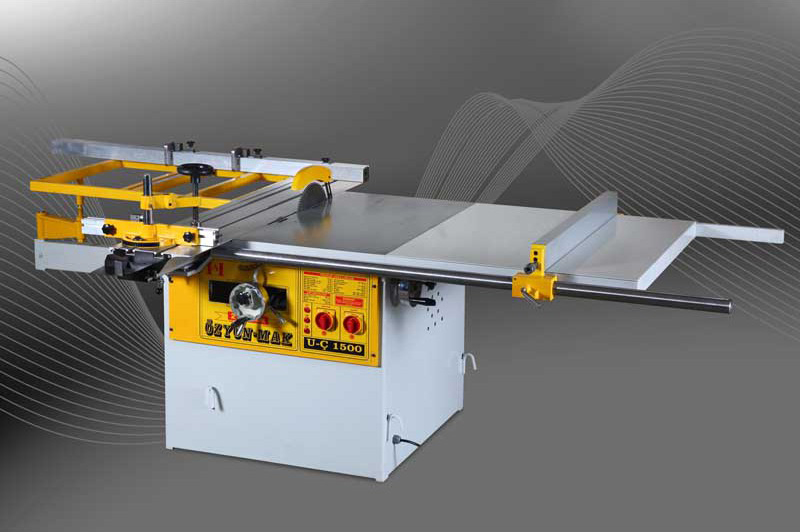

U-Ç 1500
TEKNİK ÖZELLİKLERİ;
| TPA CAD çizim programı(standart) | |
| Fithole,Alphacam,Autocad,Artcam,Cabinet vb. programlarla haberleşme imkanı | |
| Y Ekseni Min | 50mm Max: 1300 |
| X Ekseni Min | 150mm Max: sınırsız |
| Z Ekseni Min | 3mm Max: 45mm |
| FAM çoklu delik ünitesi | |
| Parçanın 5 tarafını işleme kapasitesi | |
| 9 dikey delici | |
| 2+2 X yönünde yatay delici | |
| 1+1 Y yönünde yatay delici | |
| Kanal açıcı testere | |
| Servo kontrollü X,Y,Z eksenleri | |
| 2 adet parça tutucu | |
| Ön arka besleme ve boşaltma tablası | |
| Otomatik yağlama | |
| Hava yüzdürmeli ön ve arka tabla | |
| 5,5 kw 18000 devir takım değiştirmeli spindle motor | |
| Makine hızı | 60 m/dk |
| Makine paket ölçüsü | |
| Ağırlık | |

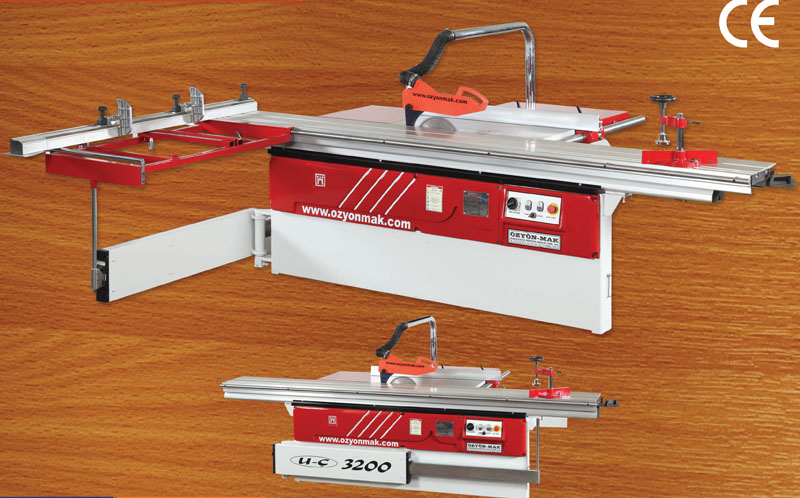

U-Ç 3200
TEKNİK ÖZELLİKLERİ;
| Standart daire testere çapı | 300 |
| Daire testere mil çapı | 30mm |
| Max. kesme yüksekliği (300) | 95mm |
| Max. kesme yüksekliği (45) | 85mm |
| Max. kesme genişliği | 1650mm |
| Max. gezer tabla hareketi | 1500mm |
| Tablo ölçüsü | 640x770mm |
| İlave tablalı tabla ölçüsü | 770x700mm |
| Gezer tabla ölçüsü | 310x1500mm |
| Daire testere yatma açısı | 0 – 45 |
| Toz emme bağlantısı | 70x100mm |
| Motor | 5/6 HP |
| Daire testere hızı | 3000/6000d/d |
| Net ağırlık | 500kg |
| Dış ölçüler | 2200x1500mm |
| Ambalajlı dış ölçüler | 2200x1500mm |

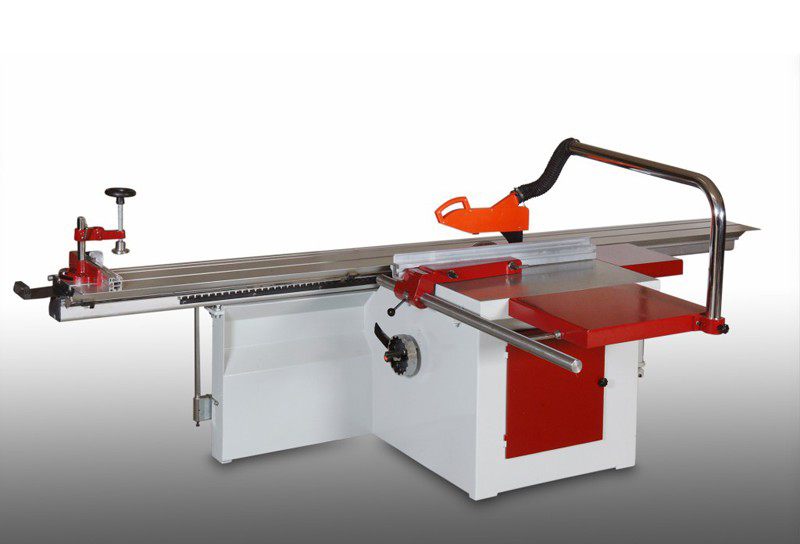

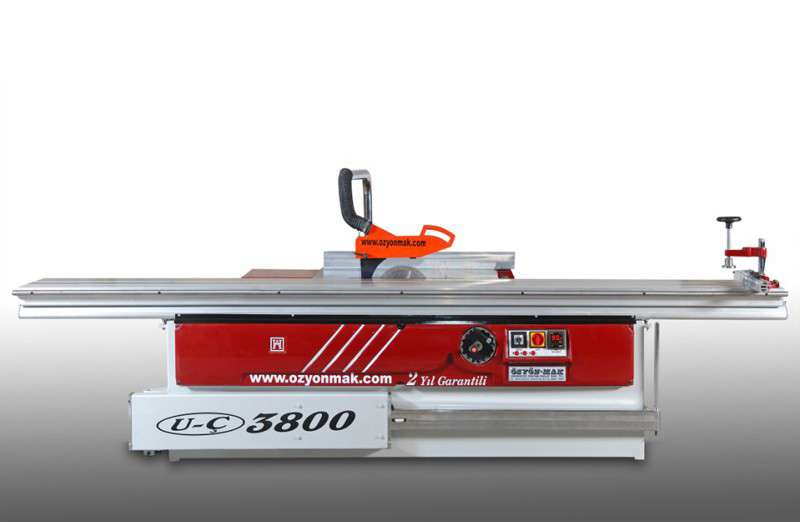

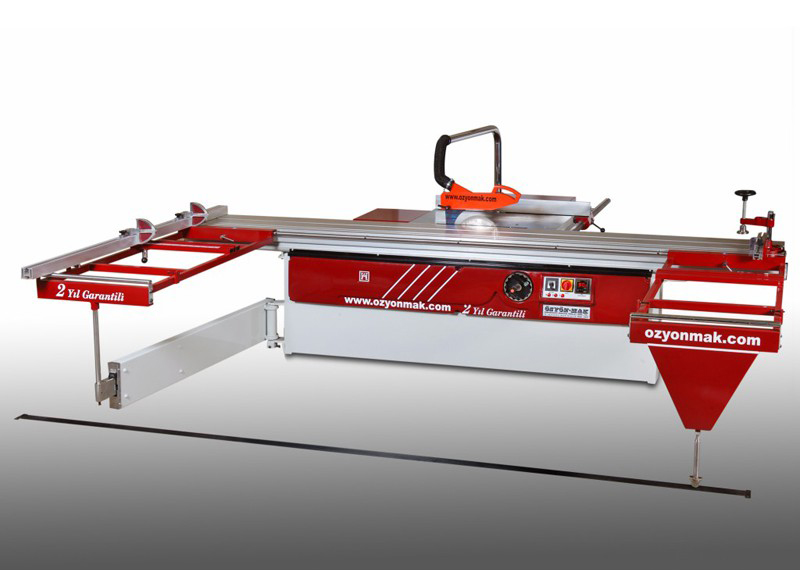

U-Ç 3800
TEKNİK ÖZELLİKLERİ;
| Standart daire testere çapı | 300 – 400mm |
| Daire testere mil çapı | 30mm |
| Max. kesme yüksekliği (300) | 70 – 120mm |
| Max. kesme yüksekliği (45) | 50 – 95mm |
| Max. kesme genişliği | 1000 – 1500mm |
| Max. gezer tabla hareketi | 3800 mm |
| Tablo ölçüsü | 1000x700mm |
| İlave tablalı tabla ölçüsü | 1000×1200 mm |
| Gezer tabla ölçüsü | 1180×600 mm |
| Daire testere yatma açısı | 0 – 45 |
| Toz emme bağlantısı | 70×110 mm |
| Motor | 5/5 HP |
| Daire testere hızı | 3000/6000 d/d |
| Net ağırlık | 850kg |
| Dış ölçüler | 1900x3400x1000mm |
| Ambalajlı dış ölçüler | 2000x3500x1100 mm |
| ÇİZİCİ | |
| Daire testere çapı | 125mm |
| Daire testere mil çapı | 20mm |
| Mil hızı | 8000d/d |
| Kesme uzunluğu | 3800mm |
| Motor | 0.75 HP |
